Perché impostare l'anello magnetico anti-interferenza

Perché impostare l'anello magnetico anti-interferenza?

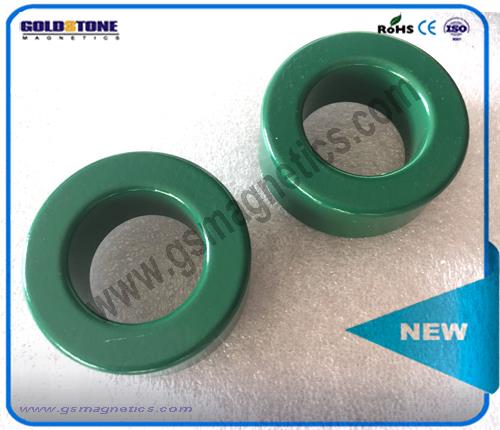

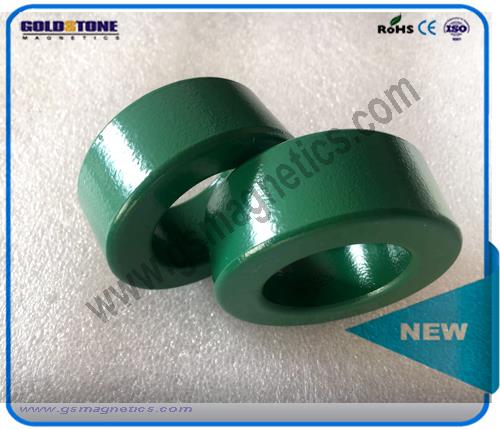

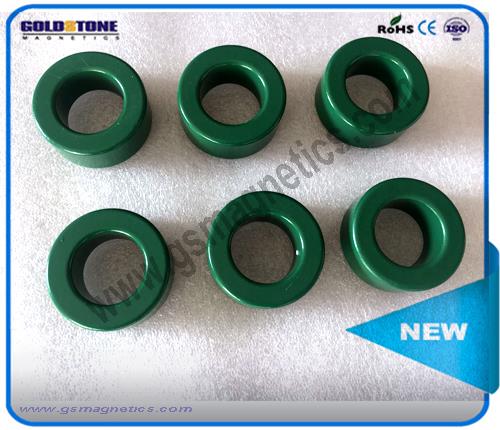

La scheda madre, la CPU, l'alimentatore e la linea dati IDE nell'armadietto del computer funzionano tutti ad altissima frequenza, quindi nell'armadio ci sono molti segnali EMI dispersi nello spazio e l'intensità del segnale è da diverse a decine di volte tanto quello fuori dal gabinetto! L'anello magnetico assorbente, noto anche come anello magnetico in ferrite, viene spesso utilizzato nell'anello magnetico separatore staccabile. È un elemento anti-interferenza comune nei circuiti elettronici. Ha un buon effetto di soppressione sul rumore ad alta frequenza. Di solito è fatto di materiale di ferrite (Mn-Zn). Gli anelli magnetici hanno caratteristiche di impedenza diverse a frequenze diverse. Generalmente, l'impedenza è molto piccola alle basse frequenze. Quando la frequenza del segnale aumenta, l'impedenza degli anelli magnetici aumenta bruscamente. Rende bene i segnali normali e utili, e può sopprimere il passaggio dei segnali di interferenza ad alta frequenza bene, e il costo è basso.

La ferrite è un materiale ferromagnetico con struttura reticolare cubica. Il materiale di ferrite è una lega di ferro-magnesio o lega di ferro-nichel. Il suo processo di fabbricazione e le sue proprietà meccaniche sono simili a quelle della ceramica, e il suo colore è grigio-nero. La ferrite è un tipo di nucleo comunemente usato nei filtri EMI. Molti produttori forniscono materiali in ferrite appositamente per la soppressione EMI. Questo materiale è caratterizzato da perdite ad alta frequenza e alta permeabilità. Può produrre la più piccola capacità tra gli avvolgimenti delle bobine degli induttori ad alta frequenza e alta resistenza. Per la ferrite utilizzata per sopprimere l'interferenza elettromagnetica, i parametri di prestazione più importanti sono la permeabilità e la densità di flusso saturo Bs. La permeabilità mu può essere espressa come numero complesso, la parte numero reale costituisce l'induttanza, la parte del numero immaginario rappresenta la perdita e aumenta con l'aumentare della frequenza. Pertanto, il suo circuito equivalente è un circuito in serie costituito da induttanza L e resistenza R, che sono entrambe funzioni di frequenza. Quando il conduttore passa attraverso il nucleo di ferrite, l'impedenza di induttanza aumenta formalmente con l'aumento della frequenza, ma il meccanismo è completamente diverso a frequenze diverse.

Diversi elementi di contenimento della ferrite hanno una gamma di frequenze di ritenuta ottimale diversa. Solitamente maggiore è la permeabilità, minore è la frequenza di soppressione. Inoltre, maggiore è il volume di ferrite, migliore è l'effetto di inibizione. Quando il volume è fisso, l'effetto di inibizione della forma lunga e sottile è migliore di quello della forma corta e spessa, e più piccolo è il diametro interno, migliore è l'effetto di inibizione. Tuttavia, nel caso di corrente di polarizzazione CC o CA, esiste anche il problema della saturazione di ferrite. Maggiore è la sezione trasversale dell'elemento di trattenimento, minore è la saturazione, maggiore è la corrente di polarizzazione sopportabile.

Quando l'EMI assorbe l'anello magnetico / il tallone per sopprimere l'interferenza della modalità differenziale, il suo valore corrente è proporzionale al suo volume, il disallineamento delle due derivazioni causa la saturazione e riduce le prestazioni dei componenti; quando l'interferenza di modo comune viene soppressa, due linee (positiva e negativa) dell'alimentatore passano attraverso un anello magnetico contemporaneamente, il segnale effettivo è il segnale in modalità differenziale e l'EMI assorbe l'anello magnetico / il cordone non ha alcun effetto su di esso . Per i segnali di modo comune, l'induttanza è più grande. Un modo migliore per utilizzare gli anelli magnetici è di far ruotare più volte i fili che passano attraverso gli anelli magnetici per aumentare l'induttanza. Secondo il suo principio di soppressione dell'interferenza elettromagnetica, può essere usato ragionevolmente per limitare l'interferenza elettromagnetica.

Gli elementi di soppressione della ferrite devono essere installati vicino alla fonte di interferenza. Per il circuito di ingresso / uscita, dovrebbe essere il più vicino possibile all'ingresso e all'uscita dell'involucro di protezione. Per il filtro di assorbimento composto da anelli e perline magnetiche in ferrite, oltre al materiale ad alta permeabilità, occorre prestare attenzione alla sua occasione di applicazione. La loro resistenza ai componenti ad alta frequenza nel circuito è di circa 10 a diverse centinaia_, quindi il loro ruolo nei circuiti ad alta impedenza non è ovvio, al contrario, saranno molto efficaci nei circuiti a bassa impedenza (come distribuzione di energia, alimentazione o radio circuiti di frequenza).

La fabbrica Gold-Stone può anche personalizzare i prodotti in base alle esigenze del cliente.

Inoltre possiamo produrre EE / EI / EF / ER / EFD / EFT / EP / EPC / POT / PQ / RM / SMD / POT Trasformatore ad alta frequenza di tipo POT
